CORPURILE ABRAZIVE - pietrele de polizor - cu LIANT CERAMIC - se utilizeaza pentru operatiile de:

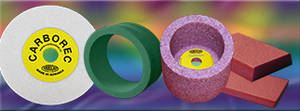

Prelucrarea suprafetelor plane sau inclinate se realizeaza cu masini de rectificat plan la care se utilizeaza urmatoarele tipuri de corpuri abrazive – pietre de polizor - cu liant ceramic: cilindrice plane; inel; oala; segmenti.
- corpuri abrazive (pietre de polizor) cu liant ceramic cilindrice plane pentru rectificare plana - asigura atat prelucrarea suprafetelor plane cat si a inelelor de rulmenti, umerilor sau contururilor. - corpuri abrazive (pietre de polizor) cu liant ceramic tip inel pentru rectificare plana – asigura indepartarea rapida a surplusului de material, dar cu o precizie mai redusa; se folosesc pe masini de rectificare de putere mijlocie. - corpuri abrazive (pietre de polizor) cu liant ceramic tip oala pentru rectificare plana - asigura indepartarea rapida a surplusului de material, dar cu o precizie mai redusa; se folosesc pe masini de rectificare de putere mica - corpuri abrazive (pietre de polizor) cu liant ceramic tip segment pentru rectificare plana - asigura indepartarea rapida a surplusului de material, dar cu o precizie mai redusa; se folosesc pe masini de rectificare de putere mare. Segmentii se recomanda pentru operatii de prelucrare rapida la rece.
Corpurile abrazive (pietrele de polizor) prezentate se recomanda pentru prelucrarea urmatoarelor materiale: aliaje de aluminiu; bronz (dur); alama si bronz (moale); otel aliat; otel nealiat; otel inoxidabil; fonta cenusie; carburi metalice; stelit; cauciuc si plastic.
Prelucrarea suprafetelor de revolutie se realizeaza prin urmatoarele tipuri de corpuri abrazive:
Rectificarea cilindrica exterioara intre centre: este destinata prelucrarii in serie mare a unor piese identice si este recomandata la piesele strict cilindrice care, din cauza formei regulate, isi pot schimba dimensiunile in masina.

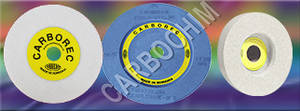

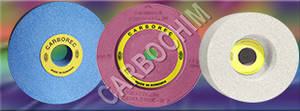

- corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificare cilindrica exterioara – intre centre - forma 1 (cilindrice plane) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificare cilindrica exterioara – intre centre - forma 5 (cu degajare pe o parte) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificare cilindrica exterioara – intre centre - forma 7 (cu degajare pe ambele parti).
Rectificarea cilindrica exterioara prin patrundere este destinata prelucrarii in serie mare a unor piese identice si este recomandata la piesele cilindrice de forma neregulata.
- corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea cilindrica exterioara prin patrundere - forma 1 (cilindrice – plane) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea cilindrica exterioara prin patrundere - forma 5 (cu degajare) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea cilindrica exterioara prin patrundere - forma 7 (cu degajari pe ambele parti)
Rectificarea axelor cu came este o rectificare foarte specializata. Pentru aceasta operatie se utilizeaza corpuri abrazive cilindrice plane.

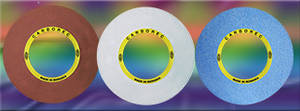

Pentru aceasta operatie specializata se utilizeaza corpuri abrazive forma 1AC.

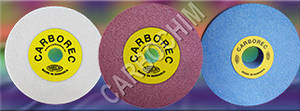

Rectificarea cilindrica exterioara fara centre (centerless) este destinata prelucrarii in serie mare a unor piese identice.

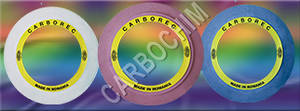

Pentru rectificarea cailor de rulare se recomanda corpuri abrazive cu liant ceramic formele 1CR si 38 CR.
Rectificarea interioara: utilizeaza piere de rectificat (pietre de polizor) de diametre mici, cu o duritate mai mare si o structura mai deschisa decat pietrele pentru rectificare exterioara.

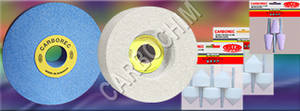

- corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea interioara - forma 1 (cilindrice – plane) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea interioara - forma 5 (cu degajare) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea interioara - tip biaxuri
Rectificarea este una dintre operatiile tehnologice de finisare a danturii angrenajelor si se recomanda la angrenajele care lucreaza la eforturi si viteze mari.

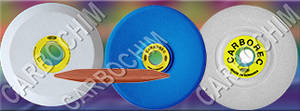

- corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea rotilor dintate - forma 3 (conic plan) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea rotilor dintate - 4 (conicitati simetrice) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea rotilor dintate - forma 12A (taler) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea rotilor dintate - 12M1 (taler cu treapta si canal)
Cele mai cunoscute variante de rectificare a rotilor dintate sunt:
- sistemul MAAG;
- sistemul REISHAUER;
- sistemul NILES.

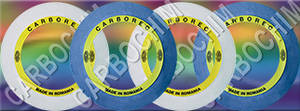

Granulatiile recomandate sunt cuprinse intre 100-500, duritatea intre I si N. Corpurile abrazive pentru rectificat filete sunt folosite pentru producerea suruburilor speciale destinate industriei de autocamioane, aviatica, masini-unelte si accesorii, mecanica-fina.
Operatiile tehnologice executate cu aceste corpuri abrazive sunt: fatetare, taiere, tesire unghiulara, prelucrarea oglinda, crestaturi, parbrize masini.

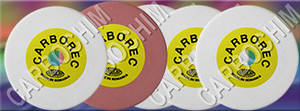

- corpurile abrazive - pietrele de polizor - cu liant ceramic pentru rectificarea sticlei - forma 1 GLASS au diametre cuprinse intre 80-500 mm, inaltimi intre 6-50 mm, marimea granulei abrazive intre 46-500, duritate K-Q.
Ascutirea este operatia care presupune utilizarea unui corp abraziv cu muchii taietoare si un liant care sa pastreze forma.
-In functie de tipul masinii pe care se efectueza operatia de ascutire se utilizeaza diferite pietre de polizor astfel:

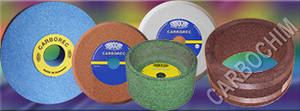

- corpurile abrazive - pietrele de polizor - cu liant ceramic pentru ascutire pe masini cu avans manual - forma 1 (cilindrice – plane) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru ascutire pe masini cu avans manual - forma 2 (tip inel) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru ascutire pe masini cu avans manual - forma 6 (tip oala) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru ascutire pe masini cu avans mecanic - forma 1 (cilindrice – plane) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru ascutire pe masini cu avans mecanic - forma 6 (tip oala) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru ascutire pe masini cu avans mecanic - forma 11 (tip oala conica) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru ascutire cutite de lemn pe masini cu avans mecanic - forma 1 si forma 6 (oala) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru ascutire panze de fierastrau pe masini cu avans mecanic - forma 1C si 1CTP
Honuirea- este operatia utilizata pentru realizarea unor suprafete foarte netede sau pentru obtinerea unor dimensiuni exacte, realizandu-se mici corecturi geometrice.
Corpurile abrazive utilizate pentru operatia de honuire sunt:

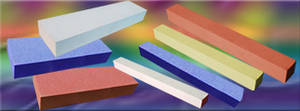

- corpurile abrazive - pietrele de polizor - cu liant ceramic pentru honuire tip pile de honuit - forma 54 HON A (cu sectiune dreptunghiulara) - corpurile abrazive - pietrele de polizor - cu liant ceramic pentru honuire tip pile de honuit- forma 54 HON B (cu sectiune patrata)
Finisarea manuala este operatia in care corpul abraziv are o miscare oscilatorie, exercitand o presiune constanta pe suprafata de prelucrat, care este in miscare de rotatie.
Corpurile abrazive utilizate pentru operatia de finisare manuala sunt:

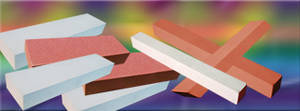

- corpurile abrazive - pietrele de polizor - cu liant ceramic tip pile de finisare - forma 90PMA (cu sectiune patrata) - corpurile abrazive - pietrele de polizor - cu liant ceramic tip pile de finisare - forma 90PMB (cu sectiune dreptunghiulara).
